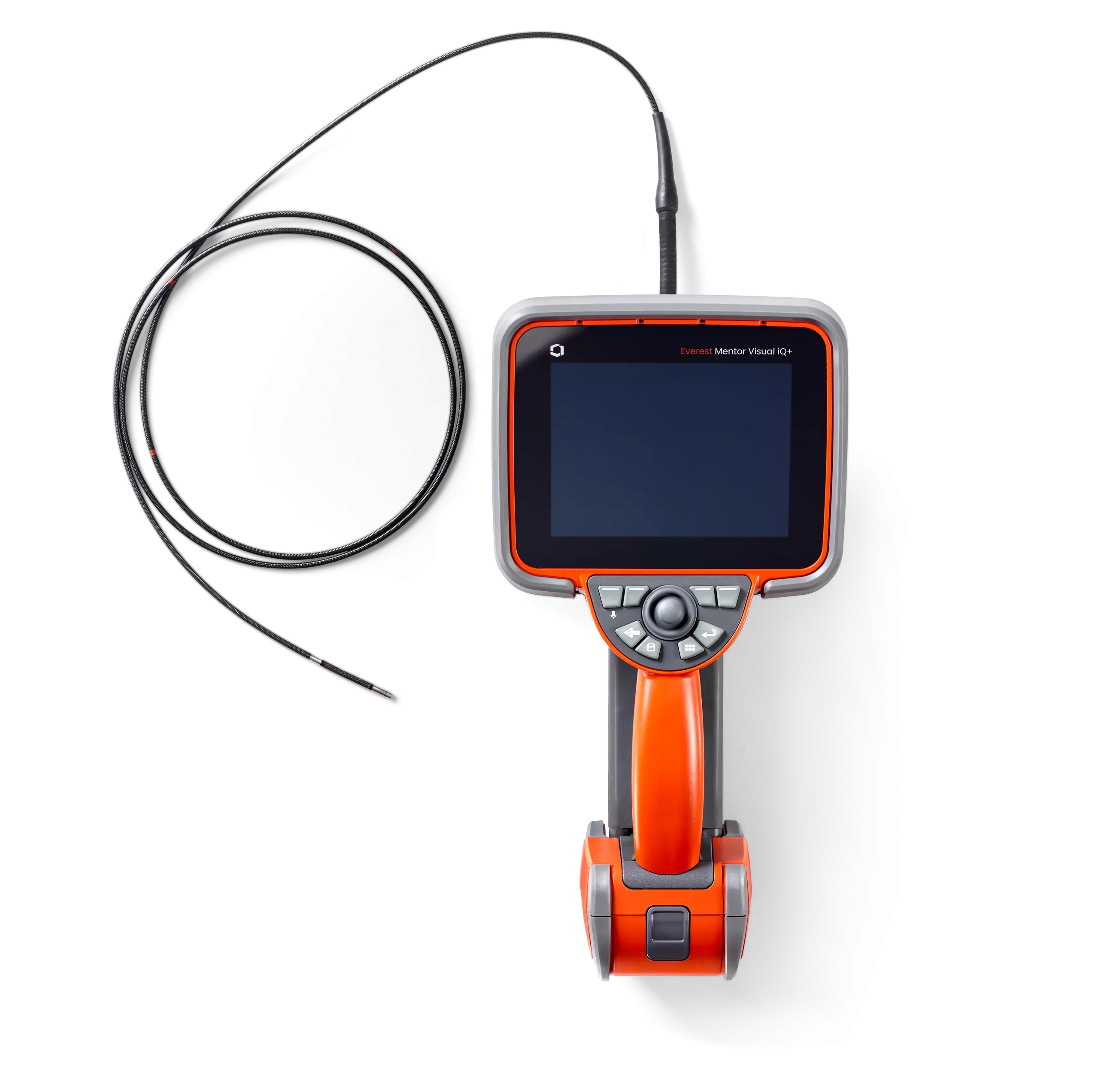

Everest Mentor Visual iQ+ HD 一體化手持式便攜型韋林工業視頻內窺鏡 (XLG4+/MViQ+)
單物鏡相位掃描三維立體測量技術（3DPM）
單物鏡相位掃描三維立體測量法在內窺鏡檢測領域是一個突破性的測量技術。此測量法用一個鏡頭即可完成觀察和測量，無需更換鏡頭和重新定位缺陷，節省工作時間，提高檢測效率。

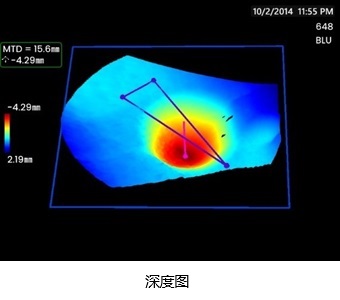

單物鏡相位掃描三維立體測量法對被檢測區域表面進行掃描，提供剖面視圖，即檢測物體的橫截面，使缺陷的輪廓和特征更加清晰，幫助操作者作出更準確的判斷。
單物鏡相位掃描三維立體測量鏡頭，具有近焦(7mm/8mm-250mm)和極近焦(3mm-120mm、2mm-20mm)、遠焦(15mm-無窮)焦距段，用戶可根據使用需求選擇對應焦距段的測量鏡頭，且使用一個鏡頭即可完成觀察、測量需求；在原有的測量功能基礎上(長度、點到線、深度、面積、多線段、深度剖面、區域深度剖面、測量平面、渦輪葉片與機匣間隙自動測量、半徑計)新增了夾角、葉片缺失角、平面夾角測量，可更加快速、精準的完成測量，有效提高檢測效率及質量，可將其應用至更多、更廣的檢測任務中，減少停機時間。
Everest Mentor Visual iQ+ HD的新版單物鏡相位掃描三維立體測量法使工業視頻內窺鏡的應用提升到新的高度。
雙物鏡三維立體測量技術
雙物鏡三維立體測量技術用于Everest Mentor Visual iQ+ HD韋林工業視頻內窺鏡，可視化的雙物鏡立體測量可實現點云圖像，雙物鏡三維立體測量的所有直徑的探頭(4.0mm、6.1mm、6.2mm和8.4mm)均可實現點云功能。
雙物鏡三維立體測量是在傳統的普通雙物鏡測量基礎上實現3D點云成像的技術，傳統的普通雙物鏡測量鏡頭通過搭配新算法及校準處理技術來實現。此測量技術不僅具有普通雙物鏡測量原有優勢，同時支持左右屏幕分別成像及實現3D點云圖(深度圖)，可為檢測人員提供實時、直觀的三維立體點云圖，實現快速、精確的測量，提高檢測效率！
強大、便攜、快速、互連
Everest Mentor Visual iQ+ HD 是世界上先進的視頻內窺鏡，可幫助使用者對工作做出更佳判斷，提高檢測效率。
? 采用多點觸摸屏，符合人體工程學的操縱桿和物理按鍵，操作更簡單易行。
? 彩色SUPER HAD? CCD攝像頭，具有5倍數字變焦和新型動態圖像處理系統。
? 采用6.5英寸(16.5cm)有源矩陣XGA彩色LCD顯示屏，在日光下可輕松識別，圖像清晰可辨，提高檢出概率。
? 采用自適應降噪(ANR)和高動態范圍(HDR)靜態圖像捕獲技術，捕獲高度清晰的實時視頻和靜態圖像。
? 采用新版單物鏡相位掃描三維立體測量(6.1 mm直徑探頭)、雙物鏡三維立體測量或普通雙物鏡測量(8.4mm、6.1mm、6.2mm、
4.0mm直徑探頭) 。
? 便攜、輕巧、符合人體工程學的設計，凈重3.0 千克。
? 堅固耐用，設計符合IP65、MIL-STD-461G和MIL-STD-810H標準。
? 內置麥克風和揚聲器，可語音控制，支持雙頻段Wi-Fi(選裝)和藍牙4.0(選裝)。
? 17種語言的菜單定向檢測(MDI)軟件以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word?和PDF兼容的檢
測報告。
? 借助設備內置用戶手冊和基于上下文的幫助鏈接，更快掌握高級功能。
? 提供40 GB、80 GB和160 GB內置固態硬盤可選。
? 兩個USB 3.0 主機A端口，一個USB 3.0客戶端 B端口。
? 高容量、可更換、可充電的鋰電池，無需充電底座，符合航空運輸規定。沒有電池時，也可直接交流電供電使用。
? 可更換的4.0mm、6.1mm、6.2mm和8.4mm直徑探頭，提供多種長度，適合各行業應用。
? 光學鏡頭采用安全防脫落雙螺紋結構，可輕松實現更換。
? 高強度LED光源和先進圖像處理技術可改善圖像亮度。
? 多種可定制的支撐臂供選擇。

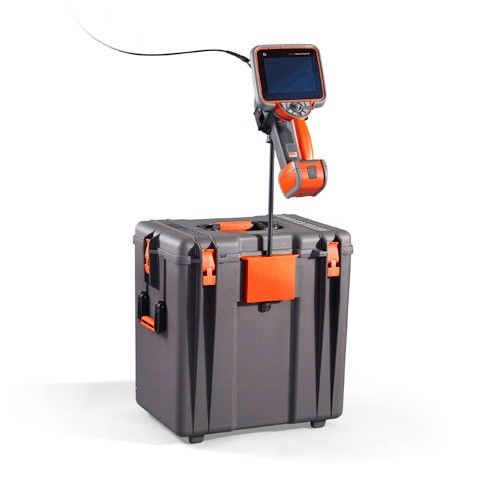

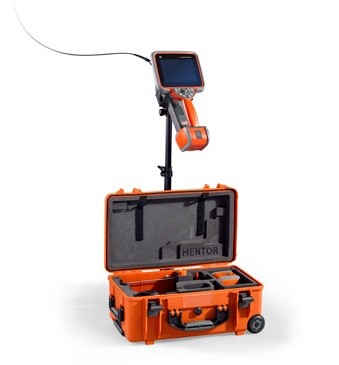

? 可選配便攜的拉桿攜行箱、可選用于容納多個探頭和附件的更寬敞的工作站式拉桿機箱。
? 可自動錄制視頻并保存，且可設置錄制時長。
? 一鍵快速錄制、暫停、保存視頻。
? 可顯示導向方位矢量圖。
? 具有.CSV存儲格式，可實現3D模型打印。
強大的分析功能——將人工智能引入檢測
Everest Mentor Visual iQ+ HD 正在推動并更新無損檢測的智能化解決方案，利用人工智能輔助分析功能可提高生產力，并提高檢測數據的準確性和可靠性。人工智能輔助分析功能有大量實際應用素材及案例作為參考，成熟可靠，并非僅是炒作概念的數據模型,可保證檢測數據的完整性和可靠性。對于有開發獨有分析模型需求的客戶，也可按照客戶需求定制分析模型。
人工智能正在跨行業、跨部門間應用，Everest Mentor Visual iQ+ HD 本機可直接運行多個來源的分析模型。

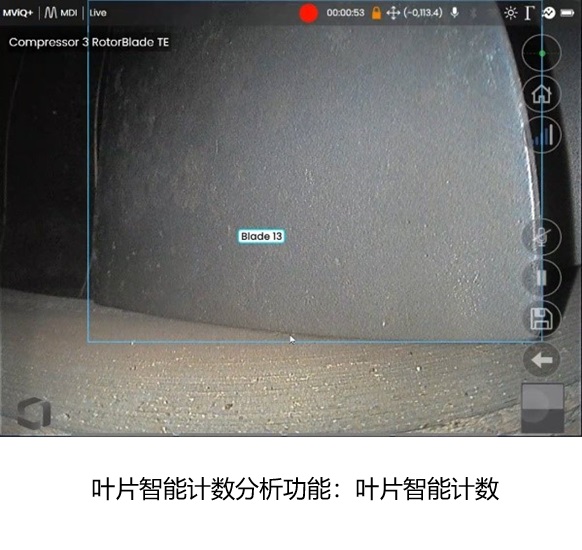

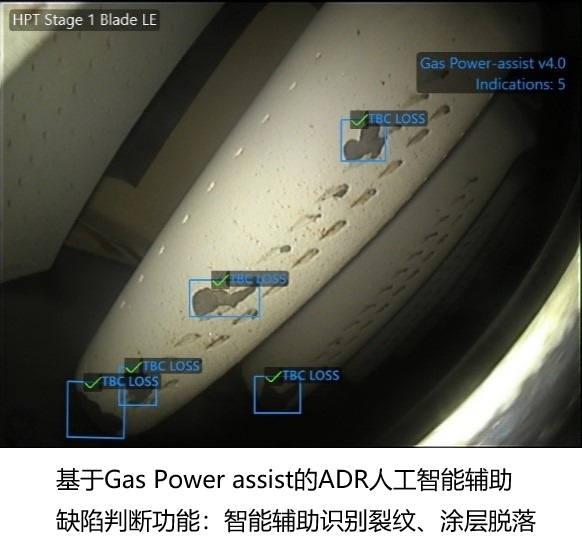

? 由 Waygate 檢測技術開發和認證的分析模型：基于 Gas Power assist 的ADR人工智能輔助缺陷判斷功能和葉片智能計數分析功
能，可提高可靠性和數據的完整性。
Gas Power assist 分析模型主要基于CFM56系列航空發動機及 LMS100、LM2500 和 LM6000 型號的燃?xì)廨啓C(jī)的真實檢測數據
生成。
? 由第三方合作伙伴開發和認證的分析模型：可以利用 Aiir Innovations 的航空商用發動機模型在Everest Mentor Visual iQ+ HD
上直接進行缺陷輔助智能檢測；
由 Aiir Innovations 開發的 Aiir Edge - Hot & Cold 分析模型主要基于CF6-80、CF34系列、CFM56-3系列、CFM56-5系列、
CFM56-7系列、GE90、GEnx、V2500、PW 1000G系列、PW 2000、Trent 700、Trent 900、Trent 1000、LEAP-1A/B等型號
的航空發動機的真實檢測數據生成。
? 由第三方客戶開發和認證的分析模型：對于開發獨家分析的客戶，Everest Mentor Visual iQ+ HD可部署到全球團隊。
每個開發和認證的分析模型都可提供分析數據表，可指導操作者了解其適用性和操作程序。

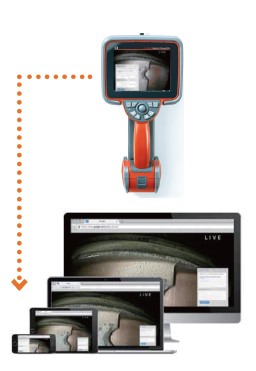

遠程協作檢測
Everest Mentor Visual iQ+ HD 可通過檢測工作連接平臺在世界各地提供專業的實時遠程協作服務Inspection Works Connect(選裝)，通過Wi-Fi (選裝)實現遠程互聯，可將正在進行的檢測視頻圖像與場外專家分享，以便快速做出更加準確的判斷，提高設備利用率及檢測效率。
專家能夠?qū)z測圖像進行注釋，實現雙向協作功能，快速協助現場檢測人員做出更加準確的判斷，提高檢測效率，降低檢測成本，檢測人員可現場排除故障。
? 通過場外專家和檢測人員實時對話快速做出更加準確的判斷，可延長設備使用壽命。
? 通過遠程協作服務(選裝)，可隨時與場外專家溝通，有效降低運營成本。
? 所有版本Everest Mentor Visual iQ+ HD 均可通過購買Inspect Works Connect服務實現遠程互聯協作檢測功能。
特殊定制型探頭

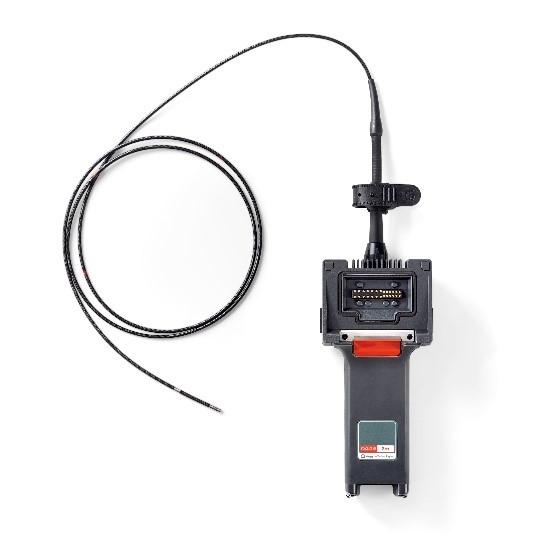

每項檢測都有其獨特的挑戰，韋林內窺鏡能夠提供多種特殊定制型探頭，包括氣動導向探頭、視頻成像轉接器、6.2mm內置機械手通道的探頭、UV功能探頭、2.2mm和2.8mm直徑的視頻探頭、扁探頭等，滿足不同工業領域、不同客戶的檢測需求。

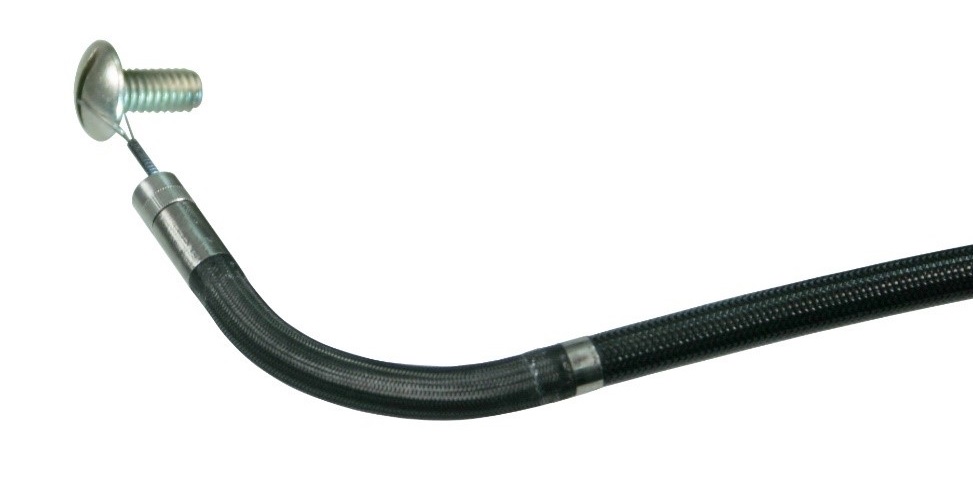

內置機械手通道探頭

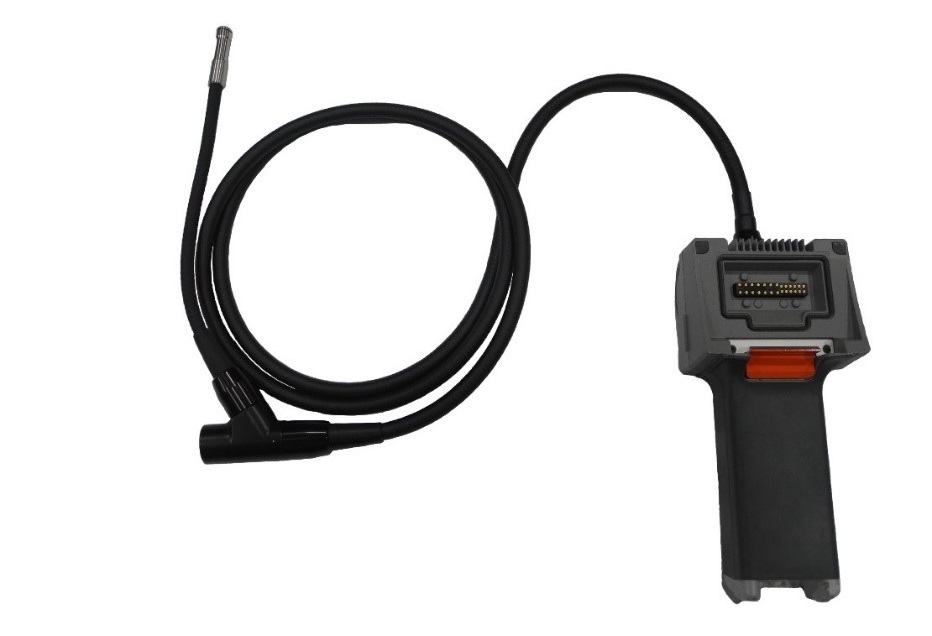

視頻成像轉接器
工作溫度
| 探頭 | -25°C到100°C，低于0°C時，探頭應減少導向操作 |
| 系統 | -25°C到46°C，低于0°C時，LCD液晶屏可能需要預熱 |
| 存儲溫度 | -25°C到60°C |
| 相對濕度 | 最高95%,無冷凝 |
| 防水 | 探頭和鏡頭能承受1Bar的水壓,相當于10.2m水深 |
攝像頭
| 探頭直徑 | 4.0mm、6.1mm、6.2mm和8.4mm |
| 圖像傳感器 | 1/6英寸彩色SUPER HAD? CCD攝像頭(6.1mm、8.4mm); 1/10英寸彩色SUPER HAD? CCD攝像頭(4.0mm、6.2mm) |
| 像素?cái)?shù) | 標清(SD)：CCD原生像素44萬(4.0mm、6.1mm、6.2mm 和 8.4mm) 高清(HD)：CCD原生像素122.88萬(6.1mm、8.4mm) |
| 外殼材料 | 鈦合金 |
| 溫度傳感器 | 內置溫度傳感器及兩級超溫報警系統 |
系統
| 系統尺寸 | 17.1cmx19.7cmx38.1cm |
| 機箱尺寸 | 54.5cmx35cmx23cm(小型攜行拉桿機箱)、 57.2cmx41.2cmx56.3cm(大型工作站機箱) |
| 系統重量 | 整機設備含攜行式拉桿機箱:10.2kg、整機設備含工作站機箱:19.6kg、不含機箱:6120系統-3.0kg、61100系統-4.0kg |
| 構造 | 集成人造橡膠緩沖器的聚碳酸酯和鑄鎂材料外殼 |
| LCD顯示器 | 集成式6.5英寸(16.5cm)有源矩陣XGA彩色LCD顯示屏(分辨率:1024x768),在日光下清晰可讀,配置多觸點電容Gorilla Glass?觸摸屏,可觸摸屏幕放大/縮小屏幕圖像 |
| 操縱桿控制 | 360oAll-Way?探頭全方位連續電動導向、菜單訪問和導航 |
| 按鈕組 | 訪問用戶功能,測量和數字功能 |
| 音頻 | 具有麥克風和揚聲器，可配藍牙耳機/麥克風，支持外部USB/藍牙設備 |
| 內儲存器 | 40GB、80GB、160GB內置固態硬盤可選,用于用戶存儲 |
| 數據I/O端口 | 兩個USB3.0主機“A”端口,一個USB3.0客戶端“B”端口 |
| 視頻輸出 | 高清HDMI接口 |
| 亮度控制 | 自動和手動100級可調 |
| 照明類型 | 后置白光LED |
| 延時曝光 | 自動和手動,最長16秒 |
| 白平衡 | 出廠默認值或用戶定義 |
電池
| 鋰離子電池 | 10.8V(標準),74.52Wh,6.9Ah |
| 電池使用時間 | 2小時 |
電源輸入
| 交流電 | 100-240VAC,50-60Hz,<1.5ARMS |
| 直流電源 | 18V,3.34A |
達標和分類
| MIL-STD-810H | 美國國防部環境測試的第501.7、502.7、506.6、507.6、509.7、510.7、511.7、514.8、516.8 和 521.4部分 |
| MIL-STD-461G | 美國國防部-電磁干擾 RE102-BELOW DECK，RS103-ABOVE DECK |
| 標準 | 1組,B類：EN61326-1、KSC9832、KSC9835;Safety:UL/IEC/EN/CSA-C22.2:61010-1,UN/DOT38.3 T1-T8,IEC62133 |
| IP等級 | IP65 |
軟件
| 操作系統 | 實時多任務操作系統 |
| 用戶界面 | 菜單驅動和軟按鈕操作;使用觸摸屏、操縱桿或語音的菜單導航 |
| 文件管理 | 嵌入式文件管理器,支持對內存和USB介質中的文件和文件夾進行復制、剪切、重命名、刪除、篩選和排序等操作; IWC文件傳輸 |
| 音頻數據 | PC兼容的ACC(.M4A文件)格式 |
| 圖像控制 | 反轉、旋轉、負片、自適應降噪、失真校正、暗部增強、照明亮度、覆蓋疊加、色彩飽和度調節、單一視圖、圖像定格和調用 |
| 數字變焦 | 連續(5倍數字) |
| 圖像格式 | Bitmap(.BMP)和JPEG(.JPG)，.CSV存儲格式 |
| 視頻格式 | MPEG4 AVC/H.264(.MP4文件)，分辨率：1024x768，幀速率：60fps |
| 文本注釋 | 全屏文本疊加，可選擇注釋文本的字體大小、顏色，文本背景顏色及文本邊框顏色 |
| 圖形注釋 | 箭頭標識，可選擇箭頭標識的大小、顏色 |
| 導向控制 | 360oAll-Way?全方位連續電動導向；導向、鎖定與復位；微調和粗調可選； 導向速率粗調7級、微調13級可調；過載保護 |
| 軟件更新 | 可通過USB閃存盤進行現場升級 |
| 語言 | 英語、西班牙語、法語、德語、意大利語、俄語、日語、韓語、葡萄牙語、 中文、波蘭語、匈牙利語、芬蘭語、瑞典語、捷克語、荷蘭語、土耳其語 |
| 應用軟件 | 17種語言的菜單定向檢測軟件(MDI),以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word和PDF兼容的檢測報告 |
視頻內窺探頭尺寸
| 直徑 | 長度 |
| 2.2mm | 1.0m、1.5m、2.0m |
| 2.8mm | 1.0m、1.5m、2.0m |
| 4.0mm | 2.0m、3.0m |
| 6.1mm | 2.0m、3.0m、3.5m、4.5m、6.0m、10.0m |
| 6.2mm | 3.5m |
| 8.4mm | 2.0m、3.0m、4.5m、6.0m、10.0m |
備注:可提供多樣的特殊客戶定制型探頭,滿足不同工業檢測需求,最長可達30米。
視頻內窺探頭導向能力
4.0mm、6.1mm、8.4mm直徑探頭
| 探頭長度 | 平直狀態下導向彎曲度的最小值 |
| 2m到4.5m | 160° |
| 6m到10m | 140° |
6.2mm直徑探頭
| 探頭長度 | 平直狀態下導向彎曲度的最小值 |
| 3.5m | 130° |
備注:探頭導向彎曲度通常會超過最低規格。
視頻內窺探頭
| 鏡頭型號 | 顏色標識 | 視野FOV*(°) | 焦距DOF(mm) |
| Mentor Visual iQ+ HD 4.0mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| T4080FF** | 無 | 80 | 35-inf |
| T40115FN | 黑色 | 115 | 4-inf |
| 側視觀察鏡頭 | |||
| T40115SN | 紅色 | 115 | 1-30 |
| T40120SF | 藍色 | 120 | 6-inf |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| TM405555FG(前視) | 黑色 | 55/55 | 5-inf |
| TM405555SGTT(側視) | 藍色 | 55/55 | 4-inf |
| 鏡頭型號 | 顏色標識 | 視野FOV*(°) | 焦距DOF(mm) |
| Mentor Visual iQ+ HD 6.1mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| T6150FF | 無 | 50 | 50-inf |
| XLG3T6150FG | 白色 | 50 | 12-200 |
| XLG3T61120FG | 黑色 | 120 | 5-120 |
| XLG3T6180FN | 橙色 | 80 | 3-20 |
| XLG3T6190FF | 黃色 | 90 | 20-inf |
| XLG3T6150FB | 紫色 | 50 (斜視45°) | 12-80 |
| T6165FF** | 橙色與藍色 | 65 | 65-inf |
| T61120FF | 灰色 | 120 | 20-inf |
| 側視觀察鏡頭 | |||
| XLG3T6150SF | 棕色 | 50 | 45-inf |
| XLG3T6150SG | 綠色 | 50 | 9-160 |
| XLG3T61120SG | 藍色 | 120 | 4-100 |
| XLG3T6180SN | 紅色 | 80 | 1-20 |
| 單物鏡相位掃描三維立體測量鏡頭 | |||
| XL4TM61105FG(前視) | 黑色 | 105 | 8-250 |
| XL4TM61105SG(側視) | 藍色 | 105 | 7-250 |
| XL4TM61105FN(前視近焦) | 橙色 | 105 | 3-120 |
| XL4TM61105SN(側視近焦) | 紅色 | 105 | 2-20 |
| XL4TM61105FF(前視遠焦) | 黃色 | 105 | 15-inf |
| XL4TM61105SF(側視遠焦) | 綠色 | 105 | 15-inf |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| XLG3TM616060FG(前視) | 黑色 | 60/60 | 4-80 |
| XLG3TM615050SG(側視) | 藍色 | 50/50 | 2-50 |
| 鏡頭型號 | 顏色標識 | 視野FOV*(°) | 焦距DOF(mm) |
| Mentor Visual iQ+ HD 6.2mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| T6280FF | 無色 | 80 | 35-inf |
| T62120FN | 黑色 | 120 | 2-200 |
| T62120FF | 黃色 | 120 | 15-inf |
| 側視觀察鏡頭 | |||
| T62120SN | 藍色 | 120 | 6-inf |
| T6280SF | 綠色 | 80 | 15-inf |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| TM626060FN(前視) | 黑色 | 60/60 | 2-200 |
| TM626060SN(側視) | 藍色 | 60/60 | 2-200 |
| 鏡頭型號 | 顏色標識 | 視野FOV*(°) | 焦距DOF(mm) |
| Mentor Visual iQ+ HD 8.4mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| XLG3T84120FN | 黑色 | 120 | 5-200 |
| XLG3T8440FF** | 無色 | 40 | 250-inf |
| XLG3T8440FG | 白色 | 40 | 80-500 |
| XLG3T8480FG | 黃色 | 80 | 25-500 |
| T84120FF | 橙色與藍色 | 120 | 20-inf |
| 側視觀察鏡頭 | |||
| XLG3T8440SF** | 棕色 | 40 | 250-inf |
| XLG3T8480SG | 綠色 | 80 | 25-500 |
| XLG3T84120SN | 藍色 | 120 | 4-200 |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| XLG3TM846060FG(前視) | 黑色 | 60/60 | 4-50 |
| XLG3TM846060SG(側視) | 藍色 | 60/60 | 4-50 |
*FOV取對角線長度 **表示亮度輸出最高的鏡頭
可支持的測量功能
| 功能 | 單物鏡相位掃描 三維立體測量法 | 雙物鏡三維立體 測量法 | 普通雙物鏡 測量法 | 比較測量法 |

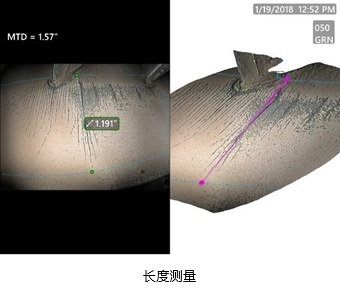

| 長度 | ■ | ■ | ■ | ■ |

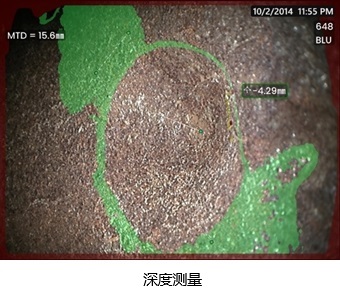

| 深度 | ■ | ■ | ■ | |

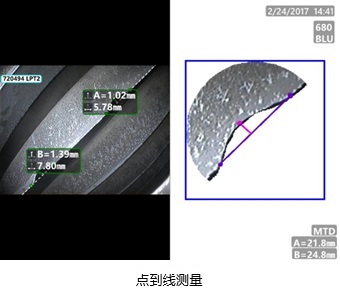

| 點到線距離 | ■ | ■ | ■ | ■ |

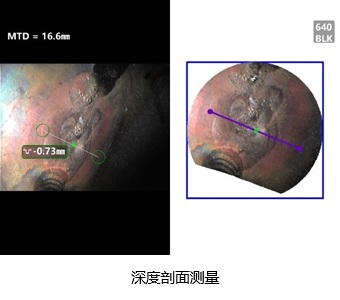

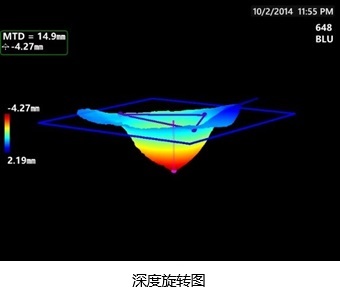

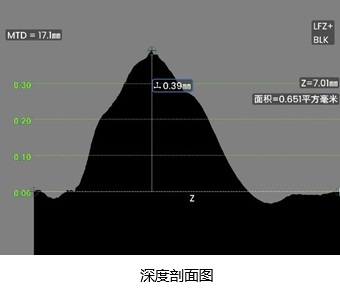

| 深度剖面 | ■ | ■ | ||
| 面積 | ■ | ■ | ■ | ■ |

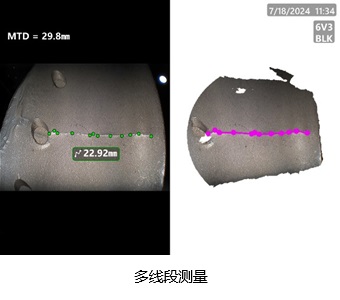

| 多線段長度 | ■ | ■ | ■ | ■ |
| 圓形量規 | ■ | |||

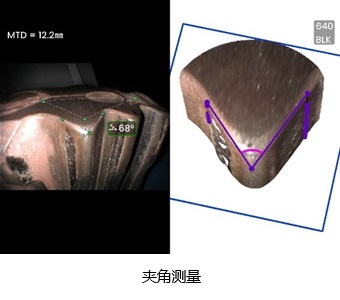

| 夾角 | ■ | ■ | ||

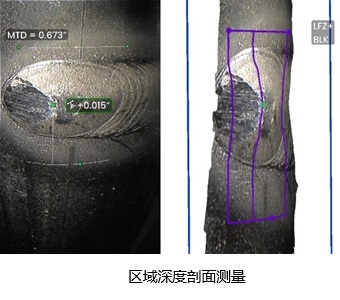

| 區域深度剖面(選裝) | ■ | ■ | ||

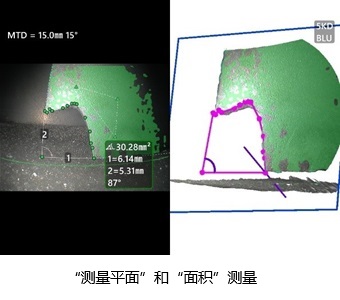

| 測量平面(選裝) | ■ | ■ | ||

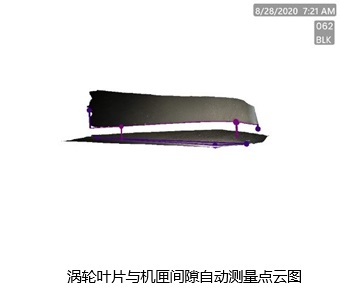

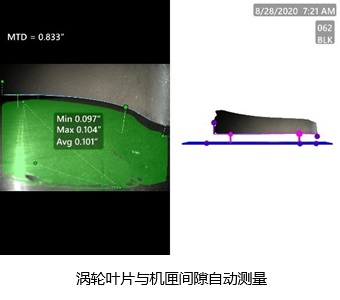

| 渦輪葉片與機閘間隙自動測量(選裝) | ■ | ■ | ||

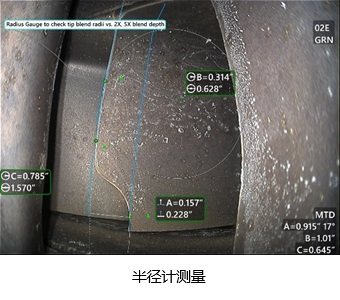

| 半徑計(選裝) | ■ | ■ | ||
| 葉片缺失角(選裝) | ■ | ■ | ||

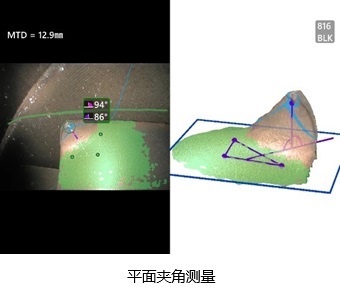

| 平面夾角(選裝) | ■ | ■ | ||
| 剖面視圖 | ■ | ■ | ||
| 3倍局部放大視窗 | ■ | ■ | ■ | ■ |
| 每幅圖可進行5次測量 | ■ | ■ | ■ | ■ |
標準精確度 在規定的測量條件下進行測量時，經過專業培訓的檢測人員可確保使用單物鏡相位掃描三維立體測量、雙物鏡三維立體測量和普通雙物鏡測量實現95%以上的測量精確度
最小精度值 單物鏡相位掃描三維立體測量、雙物鏡三維立體測量和普通雙物鏡測量可達0.01mm
| 航空航天領域 | |
| ? 擁有更強的照明亮度，提升了在所有渦輪發動機檢修時發現缺陷的概率。 ? 單物鏡相位掃描三維立體測量法能夠快速準確呈現圖像，并根據測量出 ? 缺陷的數據，判斷缺陷是否會影響渦輪發動機的正常工作。 ? 菜單定向檢測軟件(MDI)可以存儲飛機維護手冊的工作流程，對存儲圖像 進行智能分類，實時生成檢測報告。 ? 可將檢測結果遠程提供給專家，大大減少飛機因?yàn)楣收贤Ｔ谕C(jī)坪檢測的 ? 時間。 ? 用戶可創建自定義的檢測文件，可對參數進行特定設置，如設定為飛機機 ? 身檢修、飛機發動機檢修等。 ? 設計更加輕便，符合IP65、MIL-STD-810H和MIL-STD-461G標準，提升 了檢測效率。 |
| 石油與天然氣領域 | |
| ? 按照IP65標準設計，更加堅固耐用，能夠適應各中鉆探現場檢測，如鉆桿 ? 或渦輪機的戶外檢測工作。 ? 卓越的圖像質量及照明系統能夠滿足如油罐、鉆頭、油管、儀表管等大面 ? 積的檢測需求。 ? 提供多種長度和直徑的可互換探頭。 ? 單物鏡相位掃描三維立體測量技術可精確的進行掃描、分析缺陷。 ? 為密閉空間提供可靠的遠程目視檢測建議，可保證設備能更長時間運行。 |
| 電力領域 | |
| ? 便攜手持式設計可以更簡單、快速地完成難以進入?yún)^(qū)域的檢測。 ? 利用菜單定向檢測軟件(MDI)，可以更快速、更精確的進行數據分析并實 ? 時生成檢測報告。 ? IP65設計使設備能從容應對任何苛刻的環境。 ? 清晰的圖像質量更容易發現凹坑、裂紋、磨損以及劃痕等缺陷。 ? 觸控式操作界面、單物鏡相位掃描三維立體測量技術可更快速、更精確 ? 的進行檢測和問題分析。 |
| 汽車領域 | |
| ? 卓越的成像技術可實現清晰 、明亮的內窺檢測圖像 ，滿足發動機氣缸、 ? 變速箱筏板等多種檢測環境，快速識別缺陷。 ? 360°全方位探頭導向，粗調、微調的雙模式，導向粗調7級、微調13級 ? 速率可調，導向控制更靈活、更精準，使氣缸缸壁、活塞、氣門等復雜 管路檢測更輕松。 ? 單物鏡相位掃描三維立體測量技術可以精確的進行掃描、分析缺陷。 ? 通過Wi-Fi(選裝)及藍牙(選裝)功能可實現遠程互聯，實現實時協作。 ? 鋰電池持續供電兩小時，方便應對各種檢測環境。 ? 多種長度和直徑的可互換探頭可滿足各種火花塞孔、油路、管道的檢測 ? 需求。 |
| 傳統檢測領域 | |
| ? 更快速、更精準地檢查泵、發動機、發電機、紙漿和卷輪、齒輪箱、 ? 管道、管材、管道清潔度、渦輪機、壓縮機、大型活塞、冷水器、閥 ? 門和海事考察等。 ? 堅固耐用，符合IP65、MIL-STD-810H和MIL-STD-461G標準，能夠 從容應對各種苛刻環境。 ? 多種長度、直徑的可互換探頭設計，可在多個領域使用。 ? 直觀的觸控操作界面，極致的圖像質量，發現缺陷更容易。 ? 菜單定向檢測軟件(MDI)可存儲遠程視覺檢測的工作流程、智能命名檢 ? 測圖像文件、即時生成檢測報告。 ? 為密閉空間提供可靠的遠程目視檢測建議。 |
